Шкафы управления двигателями ШУД

Шкафы управления двигателями ШУД являются одним из основных узлов программно-аппаратных комплексов управления производством и предназначены для:

• управления исполнительными электроприводами (в том числе электродвигателями) технологического оборудования в автоматическом режиме, в соответствии с алгоритмом, задаваемым шкафами ШТА и получаемым через шкафы УВВ;
• управления исполнительными электроприводами (в том числе электродвигателями) технологического оборудования в ручном (наладочном) режиме, в соответствии с командами оператора, получаемыми от постов местного управления ПМУ;
• защиты персонала и технологического оборудования от нештатных и аварийных режимов работы;
• передачи информации о состоянии шкафа ШУД, технологического оборудования и соответствующих постов местного управления в шкаф ШТА.

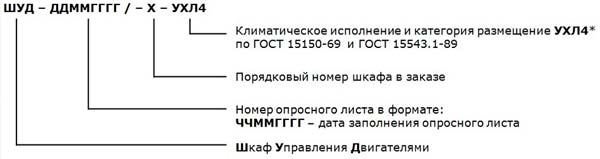

Структура условного обозначения

Устройство и принцип действия

В основе шкафов ШУД лежат типовые схемы управления электромеханизмами: прямой пуск, пуск звезда-треугольник, реверсирование.

Шкафы запитываются от стандартной сети переменного тока 380В, 50Гц. Потребляемая мощность шкафом ШУД определяется количеством и мощностью нагрузки. Для индикации состояния шкафа на его двери расположены лампы индикации наличия питания, работы и аварии, а также переключатель режима работы шкафа "ручной/автоматический" с соответствующей индикацией.

В случае необходимости шкафы ШУД комплектуются системами принудительной вентиляции и кондиционирования.
