Шкафы управления водопогружными насосами ШУВН

Шкафы управления водопогружными насосами ШУВН предназначены для обеспечения электроснабжения и управления работой водопогружных насосов в сетях водоснабжения небольших населенных пунктов (малых городов, поселков, сельских поселений).

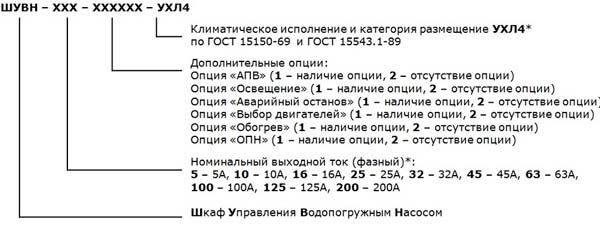

Структура условного обозначения

Типоисполнение

Базовое исполнение ШУВН включает в себя минимальный набор функций и защит, необходимых Заказчику для реализации стандартного частотно-регулируемого электропривода одного насосного агрегата.

Расширенное исполнение ШУВН отличается включением в состав шкафов управления насосными агрегатами широкого числа дополнительных опций, позволяющих адаптировать ШУВН к конкретным индивидуальным требованиям Заказчиков. Комбинация опций определяется при размещении заказа в соответствии с опросным листом. Базовые ШУВН изготавливаются со степенью защиты IP31. Место установки - отапливаемое помещение (t помещения: +5…+40 ºC). Размещение в неотапливаемом помещении возможно при наличии опции обогрева (t помещ.: -40…+40 ºC). Степень защиты шкафа при этом IP54.

Функционале возможности

Базовый ШУВН обеспечивает следующие режимы работы:

• режим «Автомат» (Основной режим). Данный режим обеспечивает поддержание необходимого номинального давления в водоподающей системе путем автоматического регулирования скорости двигателя.
• режим «Ручной» (Резервный режим). В данном режиме не выполняется контроль и автоматическое регулирование давления в водонапорной системе. Пуск и останов в ручном режиме осуществляется кнопками управления на передней двери ШУВН.

Опции к базовому ШУВН

При изготовлении ШУВН могут быть включены следующие опции (наличие опции в ШУВН определяется Заказчиком при заполнении опросного листа):

• функция «АПВ» («Автоматическое повторное включение»: автоматическое повторное включение двигателя при кратковременном исчезновении питающего напряжения): выдержка времени при срабатывании АПВ от 0,1 до 99,9 мин. Выбор функции АПВ осуществляется переключателем с ключом на передней двери ШУВН;
• функция «Обогрев»: температурный режим внутри ШУВН автоматически поддерживается термостатом при помощи встроенных электронагревателей. При выходе температуры за допустимые пределы, для минимизации риска выхода из строя оборудования шкафа, применяется аварийное автоматическое отключение силового напряжения (кроме системы обогрева);
• функция «Освещение»: внутреннее освещение шкафа ШУВН: используется при выполнении планово-профилактических или ремонтных работ внутри шкафа;
• функция «Аварийный останов»: грибовидная кнопка «Аварийный стоп» обеспечивает принудительное отключение вводного автоматического выключателя ШУВН, тем самым, обесточивая весь ШУВН;
• функция «Выбор двигателей»: данная функция используется в случае возможности подключения второго (резервного) двигателя, при этом выбор рабочего двигателя осуществляется с помощью переключателя на двери шкафа;
• функция «ОПН» (Ограничение перенапряжения): для защиты электрических сетей и оборудования от перенапряжения, возникшего в результате атмосферных явлений и коммутационных процессов в сетях.
