Усилитель УМ1535Б

Средняя: 5 (1 оценка)
Цена:
По запросу
8(800)350-87-81
+74992290201
manager@selarius.ru

Оплата

  • Безналичный расчет
  • Предоплата на банковкую карту
  • Оплата с отсрочкой платежа

Доставка

  • Деловые Линии;
  • ПЭК;
  • ЖелДорЭкспедиция;
  • КИТ;
  • Энергия;

Усилитель УМ1535Б предназначен для усиления и управления амплитудой непрерывных, импульсных и модулированных сигналов в диапазонах частот от 2 до 4 ГГц.

Область применения

Усилитель УМ1535Б широко используется:

  • в измерительной технике,
  • в системах связи,
  • в наземной, морской и авиационной бортовой аппаратуре.

Особенности

  • Мгновенная октавная полоса
  • Малые габариты и масса
  • Цифровое 5-разрядное управление усилением (0,5дБ ÷ 15,5 дБ)
  • Тонкопленочная ГИС и МИС технология
  • Встроенный детектор выходной мощности
  • Встроенный скоростной (300 нс) модулятор питания
  • Температурная компенсация усиления
  • Высокая надежность и стойкость к ВВФ

Конструктивное исполнение

Усилитель УМ1535Б построен на основе современных GaInP, GaAs и GaN транзисторов, монолитных интегральных схем, обеспечивающих высокое и равномерное усиление в широкой полосе частот, широкий динамический и температурный диапазоны, высокую выходную мощность.

Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией.

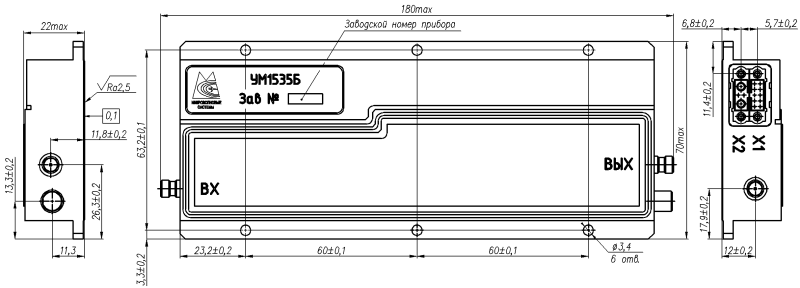

Рис.1. Габаритный чертеж усилителя УМ1535Б

Рис.1. Габаритный чертеж усилителя УМ1535Б

Электрические параметры при T = 25 °C, VDC+ =+27 В, VDC- = -9 В, 50 Ω
Параметры Обозн. Мин. Макс. Ед. изм.
Рабочий диапазон частот DF 2 4 ГГц
Выходная мощность в непрерывном режиме при Рвх=1 мВт Pout 40 55 Вт
Коэффициент усиления в линейном режиме Gss 48 58 дБ
Неравномерность АЧХ DG   3,0 дБ
Изменение усиления в диапазоне -40…+60°C DGt   4,0 дБ
КСВН входа и выхода VSWR in/out   2,0/2,0
Фазовая неидентичность Dφ   ±20 градусов
Напряжение питания 1 VDC+ 26,0 30,0 В
Ток потребления по цепи питания 1 I+   6.0 А
Напряжение питания 2 VDC- -9,5 -8,5 В
Ток потребления по цепи питания 2 I-   0,2 А
Параметры конструкции
Параметры Значения
Габаритные размеры 180,0 x 70,0 x 22,0, мм
Масса 0,5, кг
СВЧ соединители 3,5/1,52 (СРГ50-751ФВ) или SMA(f)
Вводы питания, модуляции, управления Разъемы Harwin
Охлаждение Внешний теплоотвод
Параметры значения
Параметры Обозн. Значения
Диапазон температур эксплуатации Tc от -40 до +60°C
Диапазон температур транспортирования Tstg от -60 до +85°C
Относительная влажность при Т=35°C RH 98 %
Удары, вибрации, пониженное давление SH / VI / AL Авиация
ВложениеРазмер
Техническое описание1.19 МБ
