Блок питания токовых датчиков импульсный БПС-24Н-8к предназначен для питания стабилизированным напряжением постоянного тока 24 В восьми токовых датчиков.
Эксплуатация
Блок БПС-24Н-8к может эксплуатироваться только в закрытых взрывобезопасных помещениях. Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак). Средний срок эксплуатации не менее 10 лет. Критерий допустимой границы эксплуатации – экономическая нецелесообразность дальнейшей эксплуатации.
По стойкости к климатическому воздействию БПС-24Н-8к отвечает исполнению группы 4 согласно ГОСТ 22261, но для работы при температуре от минус 40 °С до 70 °С.
По стойкости к механическому воздействию БПС-24Н-8к отвечает исполнению 5 согласно ГОСТ 22261.
По защищенности от твердых посторонних тел (пыли) и воды БПС-24Н-8к отвечает исполнению IP 30 согласно ГОСТ 14254-96.
| Параметры | Значение |
| Количество независимых источников | 8 |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток каждого канала | 25 мА |
| Класс стабилизации выходного напряжения | 0,2 |
| Коэффициент пульсации выходного напряжения | 0,1 |
| Отклонение номинального выходного напряжения от тока нагрузки, не более | 1 В/мА |
| Ток короткого замыкания, не более | 40 мА |
| Напряжение питания | от 110 до 242 В |
| Потребляемая мощность, не более | 11 В·А |
| Гальваническая изоляция | выходные цепи гальванически изолированы от цепей питания |
| Масса, не более | 0,5 кг |
| Габаритные размеры (ВхШхГ) | 110х106х58 мм |
| Монтажная глубина | 63 мм |
| Степень защиты корпуса | IP30 |
| Крепление корпуса | рельс DIN35х7.5 EN50022 |

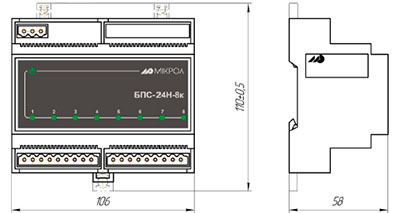

Рис.1. Схема габаритных размеров блока БПС-24Н-8к
| Вложение | Размер |
|---|---|
| Паспорт | 245.95 КБ |
| Руководство | 874.63 КБ |
